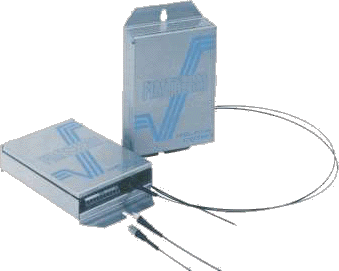

光ファイバ温度計 FIMTHERM 　 新製品特許申請中

● FIMTHEMは新しいタイプの光ファイバ温度計です。
● FIMT(金属管被覆光ファイバ)をセンサとすると同時に光信号の導波に用い、先端に特殊な光学系を使いません。
● FIMTの採用により光ファイバの機械強度(にっパリ、即有る)、高温耐久性が向上。
● FIMTEHRMはシース熱電対(接触測温)と放射温度計(に接触測温)が合体した次世代の温度計です。


全体的特長
　 ● 接触測温(シース熱電対）及び非接触測温(放射温度計）が可能
　 ● 光フアイハ・検出素子の組み合わせにより広範囲(80〜I200UC)の温度測定が可能
　 ● 光検出部は多機能で高精度・高性能・安価
シース熱電気対と比較して
　 ● 冷接点は不要
　 ● 先端の温接点が断線しても測温可能
切っても切ってもそのまま測温可能
　 ● 消耗形として使用可能
　 ● 高速応答(熱容量が小さい、光検出)
　 ● 対環境性(腐食ガズ、電磁気ノイズ)が強い
放射温度計と比較して
　 ● 先端部にレンズ系が不要
　 ● FIMT径は細く(最小0.9mmφ)フレキシブルで且つ適度な硬さがあり、せまくて込み入った場所への取付可能
　 ● 対環境性(温度、ガス)が強い

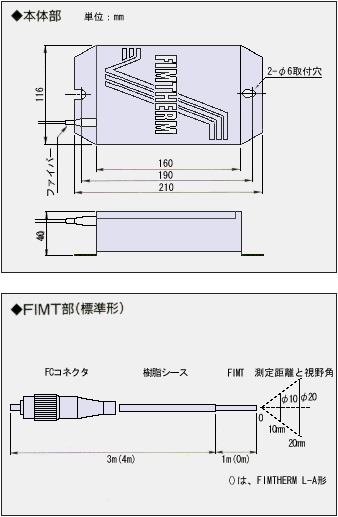

温度計本体

1. 低温用・中高温用


1)IR-FNC
80〜300度


1)IR-FNI
110〜16000度


1)IR-FNS
110〜16000度

2. ワイドレンジ形


1)IR-FNWI
200〜1600度


1)IR-FNWS
200〜1600度

3. 2色形


1)IR-FNQI
200〜1400度


2)IR-FNQS
200〜1400度
FIMT部

L-A
φ2.4mm+樹脂被覆

L-B
φ1.6mm+樹脂シース

L-C
φ0.9mm
φ1.2mm+樹脂シース
●ファイバ長 　 標準 4m
●検出器 　 単色放射温度計 Si,PbS,InGaAs
●FIMT材質 　 SUS304(標準)




● FIMT可能(L-C形は最長500mまで可能)
● 検出器として2色温度計、ワイドレンジ
● 光ファイバ専用の温度校正炉(0〜1450℃)
● 真空炉用、圧力容器用、冷却管形などカスタムデザインにも対応可能
● FIMT材質及び外径
● ファイバカッタ、顕微鏡、などの治工具
